滾筒輸送線中無動力滾筒的結構形式

發布時間：2013-12-09 13:55:23        文章來源：http://www.lolosad.com        作者：上海昱音機械

---

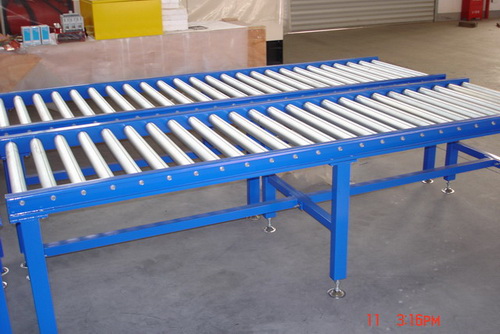

    滾筒輸送機（輥筒輸送機）適用于各類箱、包、托盤等件貨的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。能夠輸送單件重量很大的物料，或承受較大的沖擊載荷。
    滾筒輸送線結構形式多樣，滾筒線按驅動方式可分為動力滾筒線和無動力滾筒線，按布置形式可分為水平輸送滾筒線、傾斜輸送滾筒線和轉彎輸送滾筒線。還可按客戶要求特殊設計，以滿足各類客戶的各種要求。滾筒輸送線線之間易于銜接過渡，可用多條滾筒線及其它輸送設備或?qū)�機組成復雜的物流輸送系統，完成多方面的工藝需要�？刹捎梅e放滾筒實現物料的堆積輸送。結構簡單，可靠性高，使用維護方便。在這里，輸送機廠家上海昱音機械總結了幾種無動力滾筒的結構形式及適用場合，供大家參考學習。

    無動力滾筒有以下幾種形式：
    (1)無動力滾筒直輥（DSWZ）
    結構特點：采用專用軸承殼與標準軸承的配合，經壓裝而成。
    適用場合：各種輸送場合的輥筒需求。
    (2)彈簧壓入式滾筒（DSWZ-01)
    采用彈簧壓入來固定軸的連接方式，具有滾筒轉動靈活，適應面廣的特點。
    (3)內牙軸式滾筒（DSWZ-02）
    采用軸兩端內螺紋的連接方式，具有運行穩定，安裝方便的特點。
    (4)全扁榫式滾筒（DSWZ-03）
    采用軸兩端扁榫的方式，具有安裝方便，轉動靈活的特點。
    (5)通軸銷孔式滾筒（DSWZ-04）
    采用軸穿孔插銷的連接方式，具有承載性好、噪音低的特點。
    (6)無動力滾筒（DSW系列）
    DSW系列滾筒是借鑒、吸收國外先進技術，結合我國物流輸送的特點，精心研制開發的新型系列滾筒，具有結構合理、轉動靈活、承載性好、噪音低和外形美觀等特點。
    滾筒輸送線規格：
    (1)標準滾筒線內寬度為200、300、400、500、600、700、800、1000、1200mm等，也可按客戶需求采用其它特殊規格。
    (2)轉彎滾筒線標準轉彎內半徑為R600、R900、R1200mm等，也可按客戶需求采用其它特殊規格。
    (3)直段輥道所用的滾筒直徑有φ38、φ50.8、φ60、φ76、φ89mm等規格.
