非標托輥的質量鑒定及工藝的制作

        發布時間：2014-01-14 16:20:15    文章來源：http://www.lolosad.com     作者：上海昱音機械

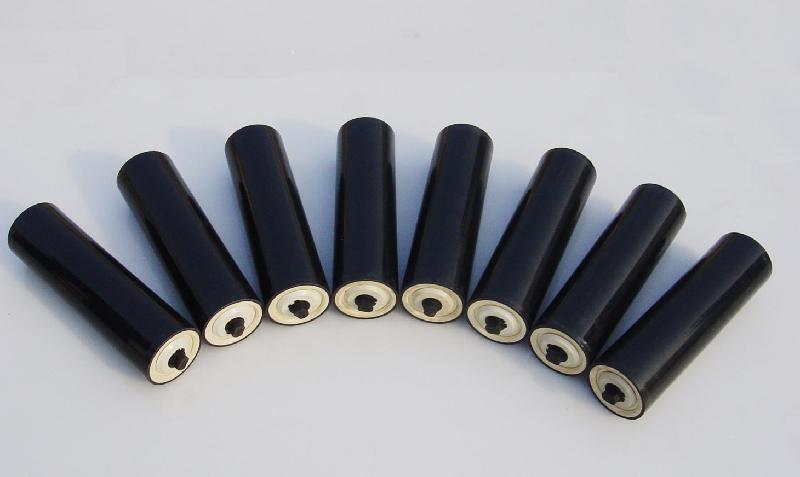

非標托輥是帶式輸送機的當中的最為重要的輸送機配件，主要是起著支撐輸送帶的作用在整個輸送機當中起著大部分的阻力重用。非標托輥的使用壽命程度主要是由非標托輥的結構、制造質量、密封潤滑及使用維擴護等等。非標托輥的結構主要是由軸承座、管體、密封件、潤滑和軸進行組成的。托輥的質量同時還取決于各個零部件對于托輥的影響：

     (一)軸承座。DTII型非標托輥為沖壓軸承座非標托輥，使用經驗證明，用3mm厚的鋼板沖壓的軸承座鋼性強、容易保證非標托輥的裝配精度和運轉靈活性。軸承座的精度高低，也將直接影響非標托輥質量。為保證沖壓后的內孔尺寸及內孔與外徑的同軸度，我們選用了優質板材和模具材料設計工裝，以放軸承部位為基準，采用CO2氣體保護自動焊機把軸承座焊接在管體上，這樣不僅保證了內孔所需三級精度要求，使非標托輥的旋轉阻力和徑向圓跳動不超差，而且大大減輕了非標托輥的整體重量。

    (二)管體。管體的制造質量是影響非標托輥質量的一個重要因素，它本身的不圓度以及加工的不同軸度，將直接影響非標托輥的徑向圓跳動和旋轉阻力，最終影響非標托輥的使用壽命。因此，為了提高非標托輥質量，我們選用質量比較好的高頻焊管，采用鋼管自動切斷機和鋼管雙頭自動車孔機床，以切斷鋼管的倒角為基準，車兩端內孔止口，保證了管體尺寸及精度要求，避免了非標托輥因為管體止口不同心而造成的質量問題。

    (三)軸承。非標托輥的使用壽命主要取決于軸承和密封的性能，如果非標托輥具有良好的密封性能，非標托輥使用壽命實際上就是軸承的使用壽命。軸承不僅對非標托輥使用壽命有重大影響，而且對非標托輥旋轉阻力也有一定的影響。測試結果表明:軸承摩擦阻力占非標托輥旋轉阻力的1/4～1/8。

    (四)潤滑脂。目前煤礦井下用非標托輥常用的潤滑脂為鈣基脂和礦用鋰基脂。鈣基脂抗水性能好，但熔點低，高溫時極易凝固，使用一段時間就易變色、變干，不堪再用，從而影響軸承的使用壽命。礦用鋰基脂除保留鈣基脂的主要優點外，它的抗水解能力很強，有較好的機械安全性，適用于溫度為-20～120℃的工作場合，能滿足煤礦井下常年煤塵、淋水等惡劣工作環境。因此，采用鋰基潤滑脂，改善非標托輥軸承的潤滑情況，對延長非標托輥使用壽命是非常必要的。

    (五)軸。軸的加工質量是影響非標托輥質量的另一個重要因素，它本身的不圓度，也將直接影響非標托輥的徑向圓跳動和旋轉阻力，最終影響非標托輥的運行壽命。因此，我們采用軸兩端頂針一次加工切削法，利用磨削保證了軸的尺寸及精度要求，從而避免了非標托輥因為軸的不同心而造成的質量問題。http://www.lolosad.com/托輥技術整理發布。
